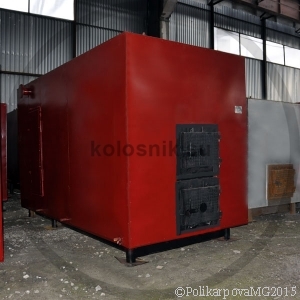

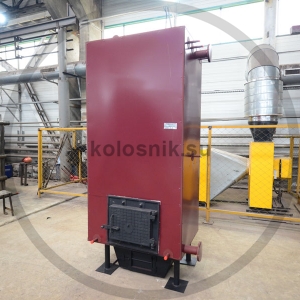

Колосниковый котел 1,4 МВт

Колосниковый котел 1,4 МВт (1400 кВт) используется с целью отопления и горячего водоснабжения. Устанавливается в котельных с ручными топками. Котел функционирует с принудительной циркуляцией и тягой, которая обеспечивается вентиляторами и дымососами. Отапливаемая площадь котлов 14000 м2, отапливаемый объем 42000 м3. Используемое топливо - каменный и бурый уголь. Резервным видом топлива может являться древесное топливо.

Конструкция колосникового котла 1,4 МВт

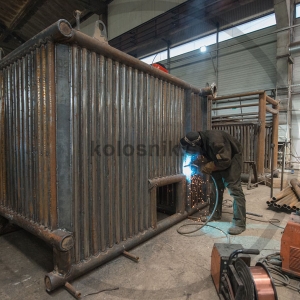

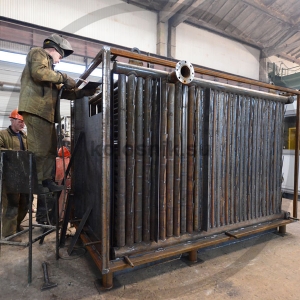

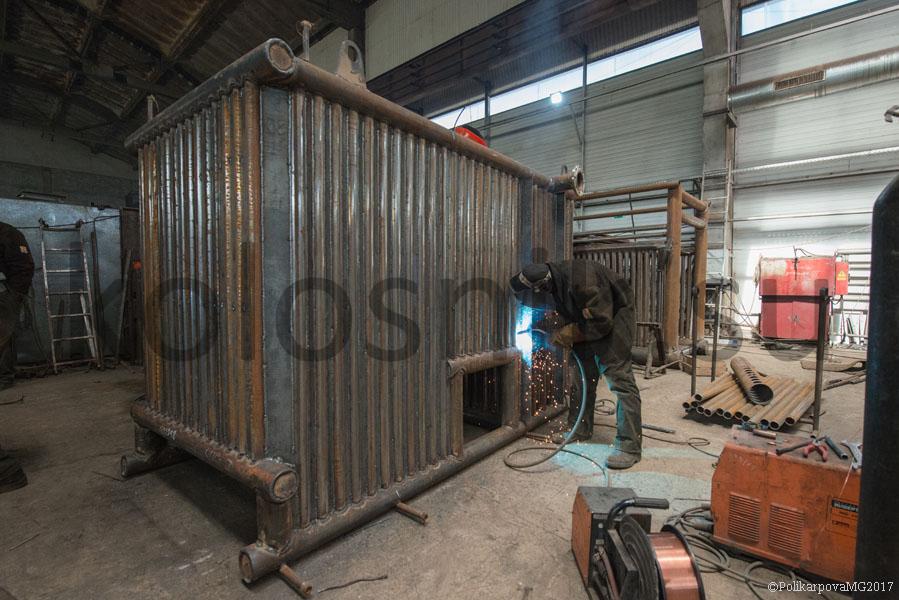

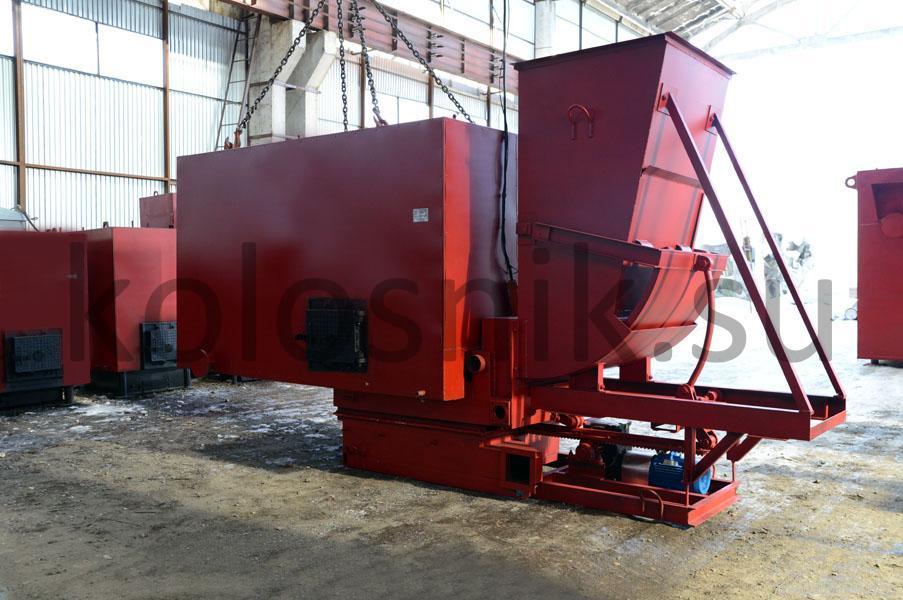

Колосниковый котел 1,4 МВт производится гладкотрубным, вертикальной компоновки. Снизу находится колосниковая топка с зольником, поверх двухходовой конвективный пакет из змеевиковых труб, с вваренными плавниками. Топочное пространство исполнено газоплотным. Снаружи котла имеется каркас обшитый стальными листами на который установливается теплоизоляция. Вода подводится в котел сверху, отведение воды и газов производится так же сверху.

Колосниковый котел 1,4 МВт обладает наименьшими запросами к качеству питательной воды. Скорости движения теплоносителя по трубам достигают 1-1,5 м/с, за сет этого турбулизируется поток и предотвращается отложение соли и накипи на стенках трубной системы котла. Коллектора котла обладают множеством перегородок, распределяющие поток теплоносителя таким образом, что в котле исключена вероятность образования застойных зон и возникновения теплового напряжения в трубной системе котла и ее локальный перегрев. За счет небольшого водяного объема и гладкотрубной трубной системы, котел безопасен в эксплуатации, взрывоопасность котла в любых аварийных ситуациях отсутствует.

Конструкция котла обеспечивает высокий КПД. Оптимальны данные котлы для каменных углей, так и для бурых углей. В котле максимально минимизированы потери с механическим и химическим недожогом топлива, с температурой уходящих газов и через ограждающие поверхности.

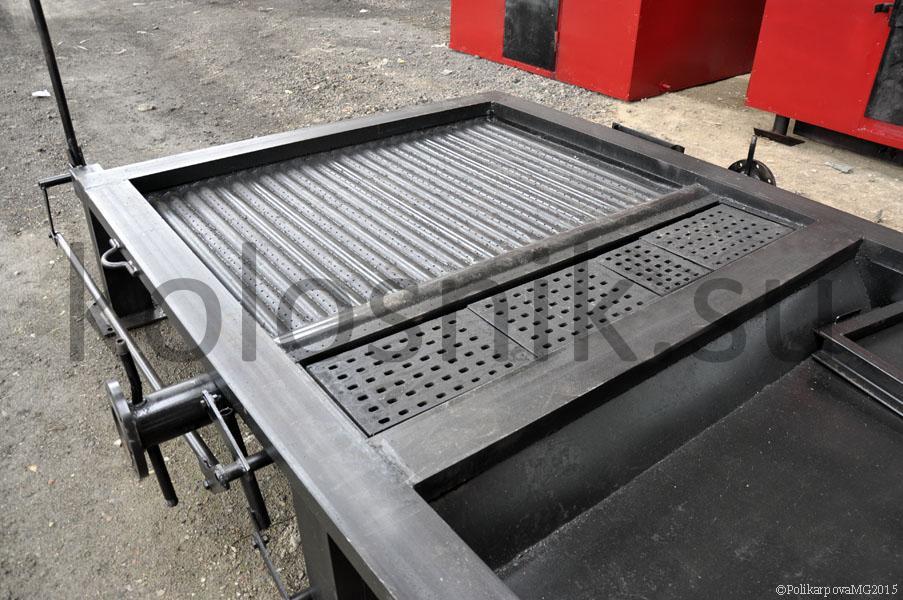

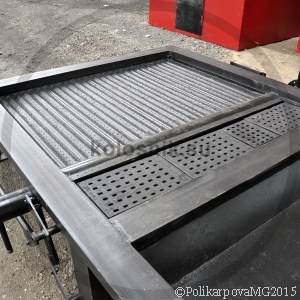

За счет большого объема топочной камер, оптимальной высоты происходит полное прогорание топлива, мельчайшие частицы топлива выносимые в топочный объем, успевают полностью прогореть, и сепарируются обратно на колосниковую решетку топки котла. Провал образующихся золы и шлака происходит в зольный короб под колосниками.

Газоплотность топки обеспечивается вваркой стальной полосы между охлаждаемых труб колосникового котла 1,4 МВт и исключает присосы холодного воздуха в топочную камеру и зону горения топлива. Воздух для горения топлива поступает исключительно снизу из зольника.

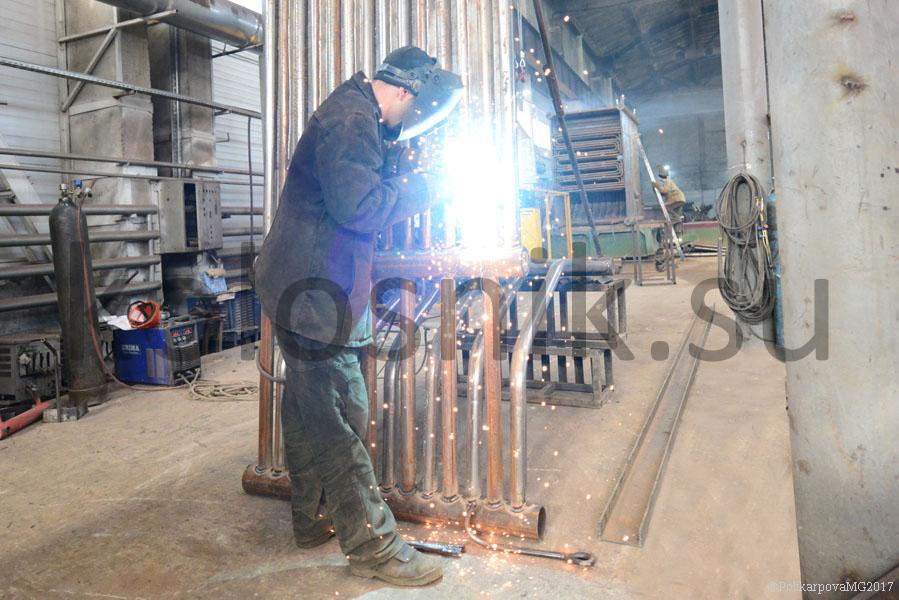

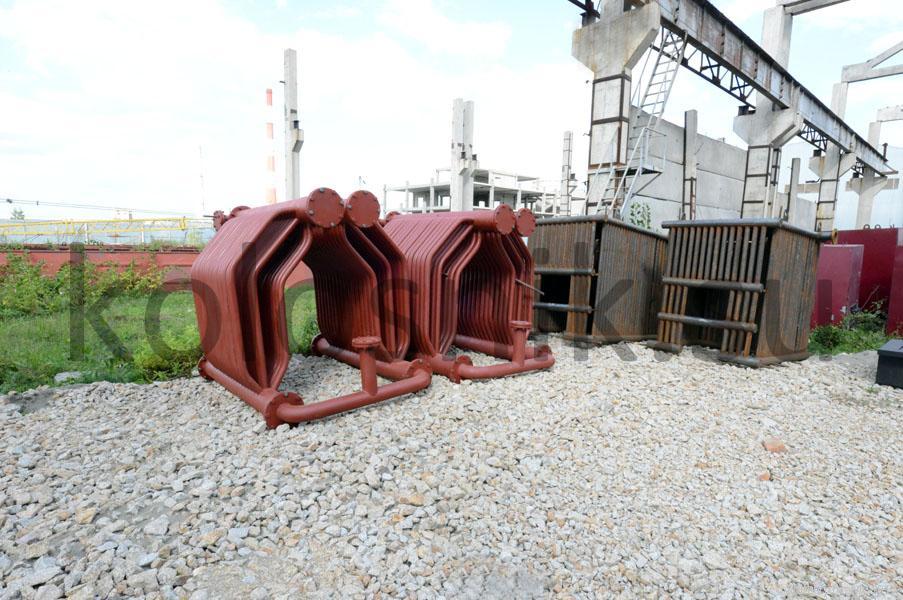

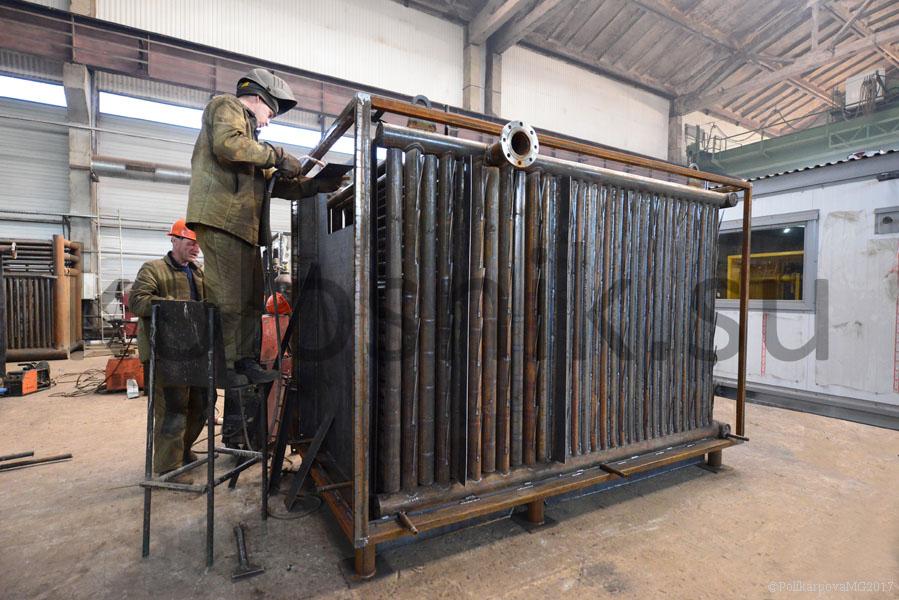

Конвективные пакеты устроены следующим образом - цельная труба загибается в змеевик, между ходами которого вваривается плавник. Получившиеся в форме флажков конвективные пакеты вставляются в котел друг напротив друга в шахматном порядке. Устроенная таким образом поверхность нагрева имеет обширную полезную площадь, участвующую в передаче тепла, и максимальный коэффициент теплопередачи, горячие дымовые газы на выходе из котла охлаждаются до температуры 180-200 °С. Кроме того, организация данным образом трубной системы котла обеспечивает его компактность, что также является его неоспоримым преимуществом.

Изоляция котла обеспечивает температуру наружной стенки не более 30 °С, выполняется из плит ПТЭ, устанавливаемых на трубную систему, обшитых сверху стальным листом.

Технические характеристики колосникового котла 1,4 МВт

Наименование Колосниковый котел 1,4 МВт
Мощность водогрейного котла, Гкал/ч (МВт) 1,4 (1,63)
Отапливаемая площадь при высоте потолка 3 м, м² 14000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 83 78
Расход топлива, кг/ч 323 660
Расход условного топлива, кг/ч 220
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 60
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 440
Площадь зеркала горения, м² 2,4

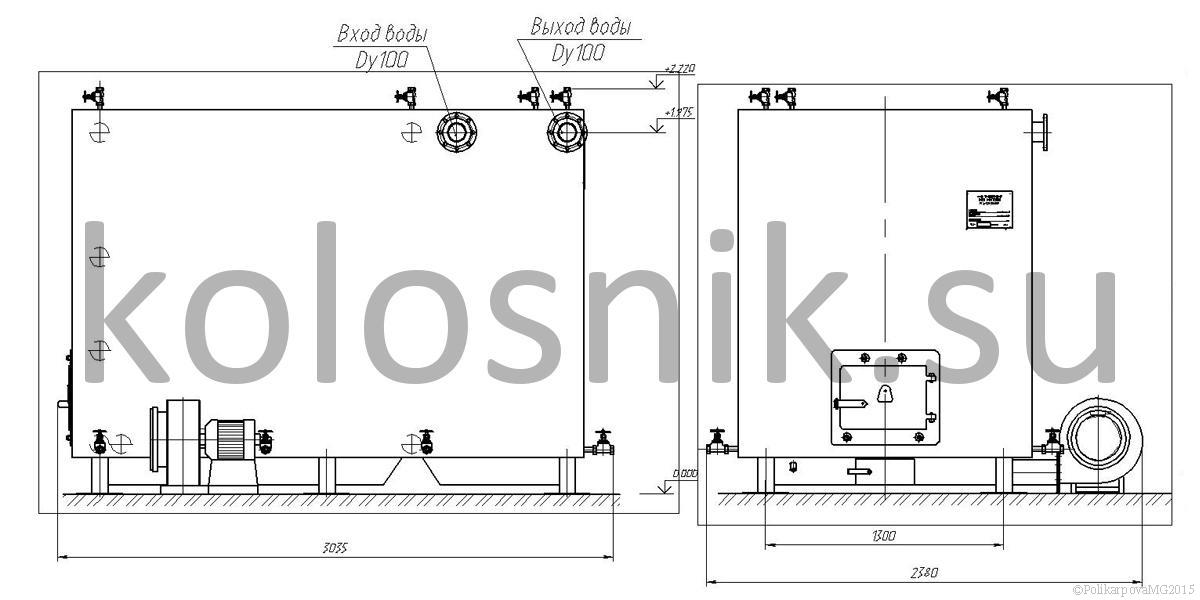

Габаритные размеры котельного блока, не более
Длина, мм 3630
Ширина, мм 2105
Высота, мм 2340

Монтаж котла

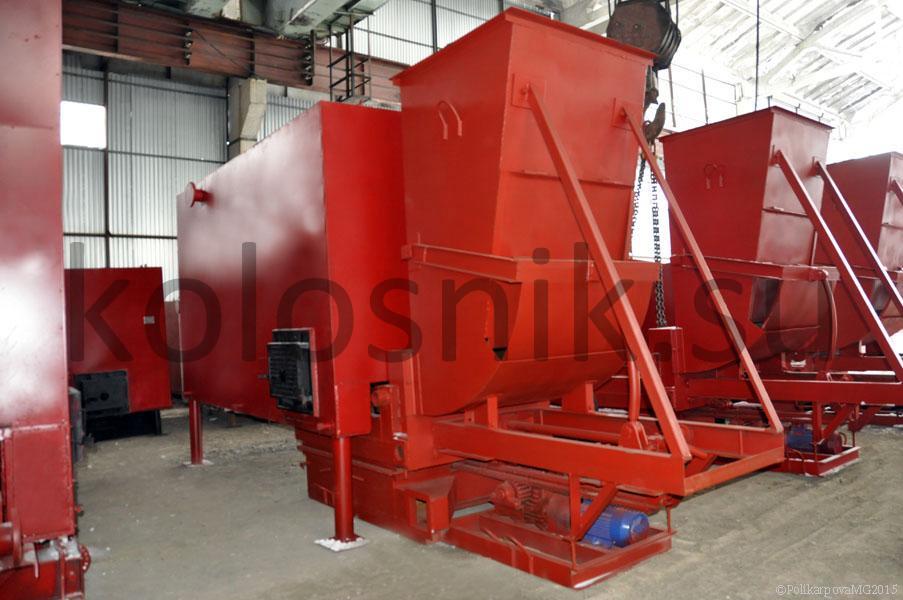

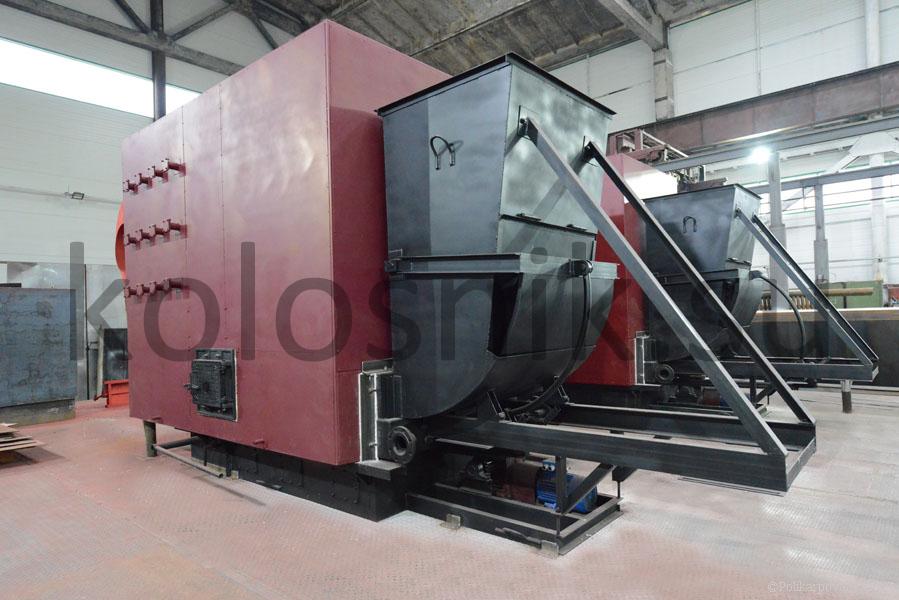

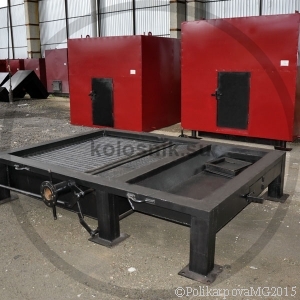

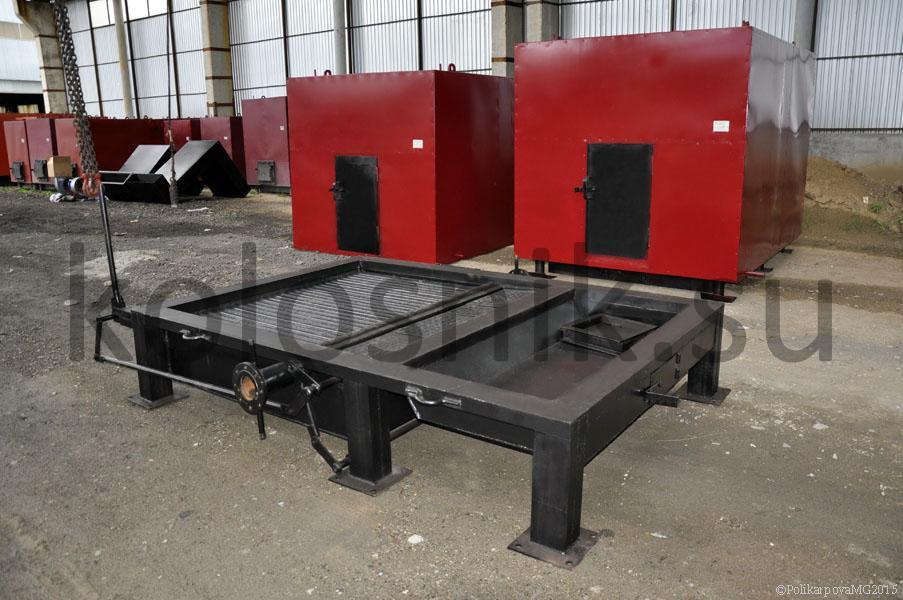

Колосниковый котел 1,4 МВт поставляется максимальной монтажной готовности. Имеет отдельно устанавливаемую колосниковую топку с опорами и зольниками и котельный блок. Котельный блок устанавливается на топку, подключается теплоноситель, КИП и запорная арматура, сверху подводится газоход. Для отвода дымовых газов к газоходу подсоединяется дымосос.

В комплект поставки котла входят: колосники, топочная дверка, клапаны предохранительные, вентили, манометры, термометры, паспорт котла, инструкция по эксплуатации котла.

Преимущества колосникового котла 1,4 МВт:

  • высокий КПД и экономичность;
  • минимальные требования к качеству питательной воды;
  • компактные размеры;
  • быстрый выход на мощность;
  • удобство эксплуатации и обслуживания, надежность;
  • низкая цена.

Котельный завод "РЭП" производит и реализует колосниковые котлы различных моделей. Купить колосниковый котел 1,4 МВт можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод изготавливает котлы по техническому заданию заказчика.
